應對變頻器故障的處理方法

2020年07月21日 10:16 ? 次閱讀

對于出現故障或使用年頭太久的變頻器,需要及時更換或升級。為了能最大限度的減少成本和提升效率,用戶需要了解何時更換和升級變頻器最適宜。

在我們所處的時代,變頻器(VFD)是電機控制的標配。由于它們主要安裝在商業和工業建筑物中,因此新、舊應用程序都可受益于這些智能設備所帶來的好處。但是,就像所有電子設備一樣,變頻器也不能永遠使用下去。

例如,由于電涌故障,或使用了20 年的變頻器,與建筑物管理系統不兼容,可能需要更換或升級。遠程監控對于該應用至關重要。無論是這兩種情況中的哪一種,更換變頻器都不像僅僅更換某個單元、上電然后離開那樣容易。

另一方面,當知道要尋找什么,以及如何正確執行任務時,任務本身實際上可能非常簡單。大多數人在更換變頻器時,主要會遇到兩種情況。

應對變頻器故障的處理方法

場景1:用相同的型號替換變頻器

聽起來很簡單,但更換具有相同型號的變頻器時,有幾件事需要確認好。第一要務是匹配兩個設備的型號、電壓等級和電流/HP 額定值。這也可以驗證新的變頻器是否適合現有的物理空間。接下來,所有接線必須連接到相同的端子名稱上。這樣可以確保新變頻器的I /O 功能,與舊變頻器的I /O 功能相同。最后,參數設置應與應用程序關鍵的設置相匹配。

備份有多種形式,特別是舊變頻器仍可以通電的時候。如果可以訪問,則可以記下參數設置,將其存儲在軟件程序中,甚至可以保存到小鍵盤的內存中,然后轉移到新的變頻器中。理想情況下,這應該在更換過程發生之前完成。如果將變頻器安裝在更大的設備中,則原始設備制造商可能會擁有自己的參數表。最壞的情況是用戶必須手動設置變頻器,并針對應用進行優化。

從舊的變頻器中保留一些部件可能是有益的。根據變頻器故障的嚴重程度,如果某些組件(例如鍵盤、冷卻風扇和控制/ 端子板)沒有受到任何損傷,就可以重復使用。請勿保留變頻器的主要電路部件(包括電容器),因為這可能會導致內部損壞或更大的磨損。

場景2:使用不同型號升級變頻器

用不同型號升級變頻器會稍微復雜一些。這還涉及到其它一些因素。對于初次使用者來說,應該確定尺寸并獲得合適的型號,就像變頻器用于新應用一樣。需要考慮電流、電壓、外殼、降額和應用類型等變量,以及原始變頻器的尺寸是否正確。

在安裝之前,還有其它一些注意事項需要考慮。顯而易見,物理尺寸調整是最重要的。通常,較新的變頻器比上一代產品更小、更緊湊,但并非總是如此。更換其它制造商的產品時也是如此。建議始終檢查產品尺寸圖,以驗證空間需求。

現有的機箱或組件設置也需要仔細研究。大多數獨立變頻器的設計僅適用于室內環境,幾乎沒有針對空氣灰塵的防護措施。它們通常被放置在外殼內,該外殼對灰塵和水等有害元素具有更好的抵抗力。更換整體設備(變頻器和機箱)可能會很昂貴,有時僅僅是變頻器發生了故障。只更換變頻器似乎合乎邏輯,但是需要檢查斷路器濾波器、旁路配置和其它電氣設備等組件的兼容性。

完成以上檢查后,即可接線。假設舊變頻器的端子名稱與另一個變頻器的不匹配,則I /O 類型的簡單分類可以幫助弄清楚應將電線放在何處。一旦完成主電路布線,新變頻器上的控制線和端子名稱就可以分為5 類。它們是數字輸入、數字輸出、模擬輸入、模擬輸出和其它I/O。最好參考接線圖,以獲得端子的確切功能。

作為最后的步驟之一,編程使應用程序成為現實。如果可以從舊變頻器中獲得具有非默認值的參數列表,則設置新模型可能就沒有那么麻煩。如果無法實現的話,可能就需要從頭開始配置變頻器。在這種情況下,分解變頻器所需的基本知識(例如頻率和運行命令),將使設置變得更容易。高級功能可以在最后通過編程完成。通常,變頻器用戶手冊會提供有關特定功能的詳細信息和完整的參數列表。鍵盤甚至可以包含詳細的過程設置向導。

變頻器的維修與維護

修復變頻器是另一種選擇。維護、維修良好的設備,可能還可以再使用十年。能夠這樣做取決于多種因素,例如零件的可用性、變頻器的型號或尺寸以及損壞的程度。備件通常也可用于較舊的型號,因此可能是一種成本比較低的選擇。

確定變頻器故障的根本原因經常被忽視。多數變頻器的更換都沒有這方面的考量,而只有很少情況,問題是單單出在變頻器身上的。首先應考慮環境問題,例如濕度、灰塵、溫度和腐蝕。其它故障原因也有很多是來自變頻器自身之外。這包括但不限于電動機問題和輸入電壓波動,這些波動會給電容器等內部組件造成應力。變頻器的保護和預防性維護至關重要,切不可低估。
? ? ? ?責任編輯:tzh

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

【視頻回放】無刷直流電機技術研討會!ST、靈動微、峰岹、張飛等大咖帶你解鎖BLDC新技能

雞凍人心的時候到了,電子發燒友首屆無刷直流電機技術研討會已經于3月28日圓滿結束了!小伙伴們期待已久的現場演講視頻也要上
發燒友學院發表于 2019-04-02 00:00? 4148次閱讀
【視頻回放】無刷直流電機技術研討會!ST、靈動微、峰岹、張飛等大咖帶你解鎖BLDC新技能

采用交流耦合儀表放大器實現共模抑制比性能的設計電...

現代的電池電壓為3~3.6V,這就要求電路能在低壓下高效工作。本設計提出的一種交流耦合儀表放大器,具....
發表于 2020-07-21 14:47? 19次閱讀
采用交流耦合儀表放大器實現共模抑制比性能的設計電...

基于模數轉換器AD9444和AD9510芯片實現...

數字、軟件無線電和微電子技術的高速發展,極大的促進了模數轉換電路設計的發展。模數轉換器件經歷了從低性....
發表于 2020-07-21 10:52? 25次閱讀
基于模數轉換器AD9444和AD9510芯片實現...

基于FPGA器件實現數字下變頻器電路的設計

數字化中頻(DIF)頻譜分析儀在高中頻實現數字化處理,具有分析帶寬大、RBW小、測量時長短,可對復雜....
發表于 2020-07-20 17:26? 53次閱讀
基于FPGA器件實現數字下變頻器電路的設計

智能化、數字化、集成化成國內變頻器產業未來發展方...

不過,近年來,占市場六成份額的低壓變頻器市場增長日漸疲軟,國內變頻器市場總體增速稍有放緩,這與不少專....
發表于 2020-07-20 16:52? 150次閱讀
智能化、數字化、集成化成國內變頻器產業未來發展方...

變頻器串口輪詢通訊

硬件組態S7-1200用PU1214,RS485用CM1241, ABB 510變頻器用自帶的內置通....
發表于 2020-07-20 15:24? 29次閱讀
變頻器串口輪詢通訊

三菱變頻器RS485通信口

三菱FR500系列變頻器有一個用于連接操作面板的PU口,該接口可用作RS485通信口,在使用RS48....
發表于 2020-07-20 15:05? 29次閱讀
三菱變頻器RS485通信口

電磁感應、靜電感應所形成的干擾大多是由于什么?

現場使用的顯示儀表由于環境條件復雜,加之被測參數大多被轉換成微弱的低電平電壓信號,并經長期距離傳送到....
發表于 2020-07-20 10:44? 38次閱讀
電磁感應、靜電感應所形成的干擾大多是由于什么?

采用雙向PFC和混合變頻器解決方案

隨著具有各類背景和專業知識的新參與者進入市場,全球公司開始看到儲能的未來增長潛力。
發表于 2020-07-20 10:17? 122次閱讀
采用雙向PFC和混合變頻器解決方案

施耐德變頻器常見故障代碼維修及分析

施耐德變頻器常見故障代碼分析        1.如果施耐德變頻器上出現的故障代碼為AnF,那么就代...
發表于 2020-07-20 09:39? 7次閱讀
施耐德變頻器常見故障代碼維修及分析

VACON偉肯變頻器故障檢查及常見故障維修解析

VACON偉肯變頻器故障檢查 1、檢查安裝的正確性與冷卻流通通道 檢查散熱器是否不干凈、檢查環境溫度、檢查與...
發表于 2020-07-20 09:35? 0次閱讀
VACON偉肯變頻器故障檢查及常見故障維修解析

Vishay推出七款外形尺寸更小的ENYCAP?...

外型尺寸更小的ENYCAP電容器現可提供樣品并已實現量產,大宗訂貨供貨周期為六周。
發表于 2020-07-18 10:58? 278次閱讀
Vishay推出七款外形尺寸更小的ENYCAP?...

紙介電容器的一些基本常識介紹

紙介電容器是由介質厚度很薄的紙作為介質,鋁箔作為電極,經掩繞成圓柱形,再經過浸漬用外殼封裝或環氧樹脂....
發表于 2020-07-17 16:56? 409次閱讀
紙介電容器的一些基本常識介紹

變頻器串行通信接口

計算機與計算機或計算機與變頻器之間的數據傳送可以采用串行通信和并行通信兩種方式。
發表于 2020-07-17 14:48? 27次閱讀
變頻器串行通信接口

變頻器符合EMC規范的方法

變頻器是很常見的高頻干擾源,它們接線的規范與否直接影響到設備的運行可靠性。
發表于 2020-07-17 14:35? 143次閱讀
變頻器符合EMC規范的方法

變頻器控制板為什么頻繁燒壞,其原因是什么

無論是自動化生產線的大型制造工廠還是生活中常見的寫字樓、超市等都離不開變頻器的運用,但是近期有很多現....
發表于 2020-07-16 14:53? 62次閱讀
變頻器控制板為什么頻繁燒壞,其原因是什么

三菱電機:以PLC與變頻器推動物流行業實現規模化...

三菱電機是全球領先的機電產品供應商,其業務覆蓋工業自動化和機電一體化產品。在物流行業趨于自動化、智能....
發表于 2020-07-15 15:03? 1764次閱讀
三菱電機:以PLC與變頻器推動物流行業實現規模化...

電容器/ UG483 v1.6的最低ESR要求是什么?

你好, PCB設計指南要求使用47uF電容器,表2.4中建議陶瓷電容器具有非常奇怪的特性,包括50mOhm的最小ESR和不...
發表于 2020-07-15 09:08? 9次閱讀
電容器/ UG483 v1.6的最低ESR要求是什么?

ST:工業市場增長迅速,主要關注三大領域

在7月4日下午,意法半導體(ST)功率與分立器件策略市場經理柯新宇在視頻采訪直播間接受了的采訪,他介....
發表于 2020-07-14 18:28? 1662次閱讀
ST:工業市場增長迅速,主要關注三大領域

宇電公司AI儀表的系統結構及功能介紹

在廈門市華益通超聲波設備有限公司生產的HYT-1040H光學鏡片烘爐的控制系統中,以前采用國外進口儀....
發表于 2020-07-14 18:13? 808次閱讀
宇電公司AI儀表的系統結構及功能介紹

帶你了解變頻器反相放大器電路檢測

民熔變頻器是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。故....
發表于 2020-07-14 16:37? 218次閱讀
帶你了解變頻器反相放大器電路檢測

Vicor電源模塊應用技術

設計的大功率直流變換電源如圖1所示,主體由16塊平均功率為400W的DC-DC模塊組成,該類型開關電....
發表于 2020-07-13 11:57? 105次閱讀
Vicor電源模塊應用技術

AC耦合電路設計案例解析

輸入偏置電流會流入耦合的電容器,并為它充電,直到超過放大器輸入電路的共模電壓的額定值或使輸出達到極限....
發表于 2020-07-13 11:54? 135次閱讀
AC耦合電路設計案例解析

解磁傳感器用途廣泛在工業應用領域

目前,在加強行車支持道路系統(AHS)、智能運輸系統(ITS)和道路交通信息系統(VICS)等的開發....
發表于 2020-07-13 11:01? 205次閱讀
解磁傳感器用途廣泛在工業應用領域

AB變頻器維修上電顯示F100故障維修

AB變頻器維修常見故障:上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞...
發表于 2020-07-11 09:59? 262次閱讀
AB變頻器維修上電顯示F100故障維修

PowerMOSFET在變頻器電路中如何起續流保...

PowerMOSFET有三個極,即源極(S)、漏極(D)和柵極(G)。控制信號“GS加于柵極和源極之....
發表于 2020-07-10 14:47? 253次閱讀
PowerMOSFET在變頻器電路中如何起續流保...

未來變頻器行業發展方向是什么

在研發制造變頻器的時候根據某一類機器的特性,研發制造有針對性的變頻器,才能保證物盡其用。這不僅有效地....
發表于 2020-07-09 16:55? 575次閱讀
未來變頻器行業發展方向是什么

LM231/LM331系列電壓頻率轉換器

  一般說明   LM231/LM331系列電壓-頻率轉換器非常適合在簡單的低成本電路中使用模數轉換,精確的頻率-電壓轉...
發表于 2020-07-09 10:21? 67次閱讀
LM231/LM331系列電壓頻率轉換器

PWM的上下橋臂的三極管為什么是不能同時導通的?

如:一個PWM的頻率是1000Hz,那么它的時鐘周期就是1ms,就是1000us,如果高電平出現的時....
發表于 2020-07-07 16:33? 251次閱讀
PWM的上下橋臂的三極管為什么是不能同時導通的?

電容器選用時的注意事項

  電容器在確認使用及安裝環境時,作為按產品樣本設計說明書所規定的額定性能范圍內使用的電容器,電容器在選用時要...
發表于 2020-07-06 15:49? 63次閱讀
電容器選用時的注意事項

變頻器的應用領域

變頻器是把電壓、頻率固定不變的交流電變換為電壓或頻率可變的交流電的一種裝置。變頻器為了產生可變的電壓....
發表于 2020-07-05 10:16? 112次閱讀
變頻器的應用領域

變頻器過流故障的種類

變頻器的過流故障可分為短路、輕載、重載、加速、減速、恒速過電流,分析變頻器出現過流故障的原因應從兩方....
發表于 2020-07-05 10:04? 103次閱讀
變頻器過流故障的種類

變頻器過載的兩種情況

變頻器報過載,通常有電動機過載和變頻器過載
發表于 2020-07-05 10:02? 103次閱讀
變頻器過載的兩種情況

不同類型變頻器的調速原理

可變螺距驅動 - 皮帶和皮帶輪驅動,其中一個或兩個皮帶輪的節圓直徑可調,提供多比率,因此輸出速度可變....
發表于 2020-07-05 09:59? 111次閱讀
不同類型變頻器的調速原理

變頻器電路的基本構成

 變頻器的電路一般由整流、中間直流環節、逆變和控制部分組成。整流部分為三相橋式不可控整流器,將交流電....
發表于 2020-07-05 09:57? 154次閱讀
變頻器電路的基本構成

艾默生變頻器故障代碼及維修方法

艾默生變頻器故障及處理方法故障代碼 POFF 輸入欠壓 E008 輸入缺相 E001 加速過流 E009 輸...
發表于 2020-07-04 14:44? 43次閱讀
艾默生變頻器故障代碼及維修方法

AB變頻器維修和安裝調試

AB變頻器維修,可修復AB變頻器常見故障:無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示...
發表于 2020-07-04 10:42? 56次閱讀
AB變頻器維修和安裝調試

變頻串聯諧振交流耐壓裝置的原理和操作步驟

電力系統中電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期....
發表于 2020-07-03 17:03? 470次閱讀
變頻串聯諧振交流耐壓裝置的原理和操作步驟

關于負氧離子檢測儀的工作原理以及選擇介紹

空氣中負氧離子的含量是空氣質量好壞的關鍵。在自然生態系統中,森林和濕地是產生空氣負(氧)離子的重要場....
發表于 2020-07-03 15:49? 83次閱讀
關于負氧離子檢測儀的工作原理以及選擇介紹

L6207一個DMOS雙全橋為電機控制應用設計

  特征   工作電源電壓為8至52 V   5.6 A輸出峰值電流(2.8 A DC)   RDS(開)0.3?典型值。Tj值...
發表于 2020-07-03 10:25? 90次閱讀
L6207一個DMOS雙全橋為電機控制應用設計

請問如何確定電機的阻尼系數B和轉動慣量J

請問,如何確定電機的阻尼系數B和轉動慣量J ...
發表于 2020-07-02 18:49? 280次閱讀
請問如何確定電機的阻尼系數B和轉動慣量J

詳解變頻器的基本電路框圖

主回路輸入三相交流電壓后,由三相全波橋式整流,再經電容濾波后得到500V左右的直流電壓,最后由SPW....
發表于 2020-07-01 17:32? 404次閱讀
詳解變頻器的基本電路框圖

ESD耐性的測試方法耐性

根據AEC-Q200-002,HBM的ESD測試流程如圖3所示,級分類如表1所示。根據圖3的流程進行....
發表于 2020-07-01 15:33? 247次閱讀
ESD耐性的測試方法耐性

電網的發展需要在現有的有線連接基礎上增加無線連接

在電網資產中,像故障指示器這樣位于偏遠地區的節點需要連接到一個數據采集器,如圖1所示,以便與集中式系....
發表于 2020-07-01 10:05? 321次閱讀
電網的發展需要在現有的有線連接基礎上增加無線連接

SEMulator3D能提供哪些功能?

在本演示中,DRAM的有源區 (AA) 使用自對準四重圖形技術 (SAQP) 和傾角20°的光刻-刻....
發表于 2020-06-30 17:06? 326次閱讀
SEMulator3D能提供哪些功能?

滾床控制SEW變頻器的PLC控制

MOVIFIT的安全S11的控制原理電路圖,安全電路控制逆變電路的控制電源,從而切斷電機的電源。
發表于 2020-06-30 16:12? 336次閱讀
滾床控制SEW變頻器的PLC控制

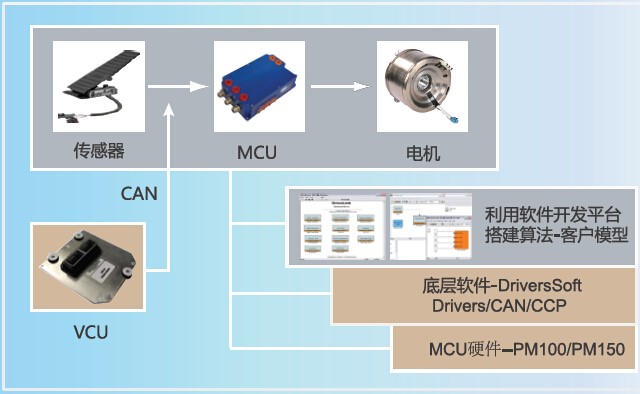

電機控制解決方案基于模型的電機算法控制技術
