變頻器符合EMC規范的方法

2020年07月17日 14:35 ? 次閱讀

  變頻器是很常見的高頻干擾源,它們接線的規范與否直接影響到設備的運行可靠性。

  要讓變頻器符合EMC規范我覺得有以下要點:

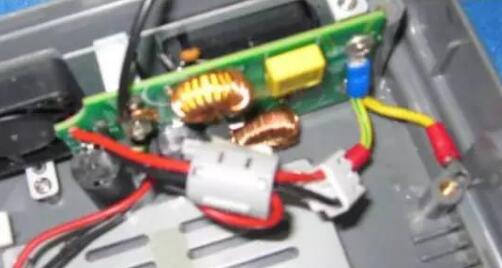

  安裝變頻器時,建議安裝板使用無漆鍍鋅鋼板,以確保變頻器的散熱器和安裝板之間有良好的電氣連接。為減少干擾,選擇合適的進出線濾波器和電抗器。

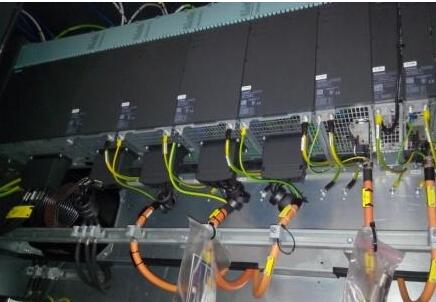

  確保傳動柜中的所有設備接地良好,使用短和粗的接地線連接到公共接地點或接地母排上。電動機電纜采用對稱的三星屏蔽電纜。屏蔽的連接方式在柜內通過EMC屏蔽夾使電纜屏蔽層與EMC屏蔽母排形成360℃有效的接觸面,電機側通過EMC電纜密封套使電纜屏蔽層與電動機端子接線盒形成360℃有效接觸面,不要將電纜屏蔽層編成豬尾辮連接到接地母排上。電動機電纜屏蔽層不要出現中斷。門板,底板,背板和頂板用銅編織線連接至柜內的接地母線。



  要保證動力電纜與信號電纜分開布線,信號電纜也要用屏蔽電纜。動力電纜與信號電纜最小距離不低于25CM,信號電纜必須雙端可靠接地且屏蔽層不能中斷。同時應避免電機電纜與其他電纜長距離平行走線。如果控制電纜和電源電纜交叉,應盡可能使它們按90度角交叉。數據電纜如PROFIBUS電纜接頭應采用金屬接頭。



  電動機非驅動側采用絕緣軸承可抑制軸電流造成對軸承的損壞。安裝編碼器時盡量保證編碼器與電動機軸承之間的絕緣安裝。
