變頻器串行通信接口

2020年07月17日 14:48 ? 次閱讀

  計算機與計算機或計算機與變頻器之間的數據傳送可以采用串行通信和并行通信兩種方式。由于串行通信方式所用線路少,成本低,特別是在遠程傳輸時避免了多條線路特性的不一致,因而被廣泛采用。在串行通信時,要求通信雙方都采用一個標準接口,使不同的設備可以方便地連接起來進行通信。RS-232C接口(又稱EIARS-232C)是目前最常用的一種串行通信接口。它是在1970年由美國電子工業協會(EIA)聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通信的標準。它的全名是“數據終端設備(DTE)和數據通信設備(DCE)之間串行二進制數據交換接口技術標準”,該標準規定采用一個25針的DB25連接器,對連接器的每個引腳的信號內容加以規定,還對各種信號的電平加以規定。

  1、RS-232C

  RS-232C采用負邏輯,用-5~-15V表示邏輯狀態“1”,用+5~+15V表示邏輯狀態“0”。RS-232C的最大通信距離為15m,最高傳輸速率為20kbit/s,只能進行一對一的通信。RS-232C可使用9針或25針的D型連接器,變頻器一般使用9針的連接器,距離較近時只需要3根線,如圖1所示。⑦腳為信號地。RS-232C使用單端驅動單端接收電路,如圖2所示。RS-232C容易受到公共地線上的電位差和外部引入的干擾信號的影響。



  2、RS-422A

  美國的EIC(電子工業聯合會)于1977年制定了串行通信標準RS-499,對RS-232C的電氣特性作了改進。RS-422A是RS-499的子集,它采用平衡驅動差分接收電路(見圖3),從根本上取消了信號地線。平衡驅動器相當于兩個單端驅動器,其輸入信號相同,兩個輸出信號互為反相信號。圖3中的小圓圈表示反相。外部輸入的干擾信號是以共模方式出現的,兩根傳輸線上的共模干擾信號相同,因接收器是差分輸入,共模信號還可以互相抵消。只要接收器有足夠的抗共模干擾能力,就能從干擾信號中識別驅動器的有用信號,從而克服外部干擾的影響。



  RS-422A在最大傳輸速率(10Mbit/s)時允許的最大通信距離為12m,傳輸速率為100kbit/s時最大通信距離為1200m。一臺驅動器可以連接10臺接收器。

  3、RS-485

  RS-485是RS-422A的變形。RS-422A采用全雙工方式,兩對平衡差分信號分別用于發送和接收。RS-485為半雙工方式,只有一對平衡差分信號線,不能同時進行發送和接收。使用RS-485通信接口和雙絞線可組成串行通信分布式網絡,如圖4所示。系統中最多可有32個站,新的RS-485接口器件已允許連接128個站。



下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

變頻器符合EMC規范的方法

變頻器是很常見的高頻干擾源,它們接線的規范與否直接影響到設備的運行可靠性。
發表于 2020-07-17 14:35? 26次閱讀
變頻器符合EMC規范的方法

變頻器控制板為什么頻繁燒壞,其原因是什么

無論是自動化生產線的大型制造工廠還是生活中常見的寫字樓、超市等都離不開變頻器的運用,但是近期有很多現....
發表于 2020-07-16 14:53? 28次閱讀
變頻器控制板為什么頻繁燒壞,其原因是什么

三菱電機:以PLC與變頻器推動物流行業實現規模化...

三菱電機是全球領先的機電產品供應商,其業務覆蓋工業自動化和機電一體化產品。在物流行業趨于自動化、智能....
發表于 2020-07-15 15:03? 1135次閱讀
三菱電機:以PLC與變頻器推動物流行業實現規模化...

宇電公司AI儀表的系統結構及功能介紹

在廈門市華益通超聲波設備有限公司生產的HYT-1040H光學鏡片烘爐的控制系統中,以前采用國外進口儀....
發表于 2020-07-14 18:13? 686次閱讀
宇電公司AI儀表的系統結構及功能介紹

帶你了解變頻器反相放大器電路檢測

民熔變頻器是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。故....
發表于 2020-07-14 16:37? 157次閱讀
帶你了解變頻器反相放大器電路檢測

解磁傳感器用途廣泛在工業應用領域

目前,在加強行車支持道路系統(AHS)、智能運輸系統(ITS)和道路交通信息系統(VICS)等的開發....
發表于 2020-07-13 11:01? 180次閱讀
解磁傳感器用途廣泛在工業應用領域

AB變頻器維修上電顯示F100故障維修

AB變頻器維修常見故障:上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞...
發表于 2020-07-11 09:59? 262次閱讀
AB變頻器維修上電顯示F100故障維修

PowerMOSFET在變頻器電路中如何起續流保...

PowerMOSFET有三個極,即源極(S)、漏極(D)和柵極(G)。控制信號“GS加于柵極和源極之....
發表于 2020-07-10 14:47? 235次閱讀
PowerMOSFET在變頻器電路中如何起續流保...

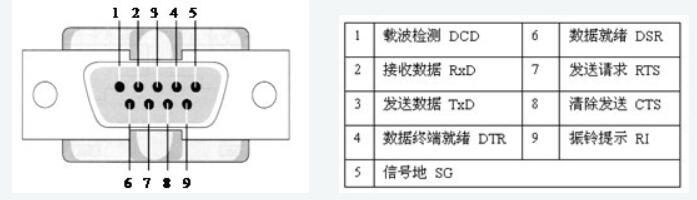

串行通信:9個D-Sub連接器的知識點

串行通信曾經風靡一時——其一度成為打印機、掃描儀、鼠標和操縱桿等外圍設備與個人電腦連接的最常用手段之....
發表于 2020-07-10 10:14? 146次閱讀
串行通信:9個D-Sub連接器的知識點

未來變頻器行業發展方向是什么

在研發制造變頻器的時候根據某一類機器的特性,研發制造有針對性的變頻器,才能保證物盡其用。這不僅有效地....
發表于 2020-07-09 16:55? 523次閱讀
未來變頻器行業發展方向是什么

LM231/LM331系列電壓頻率轉換器

  一般說明   LM231/LM331系列電壓-頻率轉換器非常適合在簡單的低成本電路中使用模數轉換,精確的頻率-電壓轉...
發表于 2020-07-09 10:21? 67次閱讀
LM231/LM331系列電壓頻率轉換器

PWM的上下橋臂的三極管為什么是不能同時導通的?

如:一個PWM的頻率是1000Hz,那么它的時鐘周期就是1ms,就是1000us,如果高電平出現的時....
發表于 2020-07-07 16:33? 218次閱讀
PWM的上下橋臂的三極管為什么是不能同時導通的?

變頻器的應用領域

變頻器是把電壓、頻率固定不變的交流電變換為電壓或頻率可變的交流電的一種裝置。變頻器為了產生可變的電壓....
發表于 2020-07-05 10:16? 108次閱讀
變頻器的應用領域

變頻器過流故障的種類

變頻器的過流故障可分為短路、輕載、重載、加速、減速、恒速過電流,分析變頻器出現過流故障的原因應從兩方....
發表于 2020-07-05 10:04? 99次閱讀
變頻器過流故障的種類

變頻器過載的兩種情況

變頻器報過載,通常有電動機過載和變頻器過載
發表于 2020-07-05 10:02? 91次閱讀
變頻器過載的兩種情況

不同類型變頻器的調速原理

可變螺距驅動 - 皮帶和皮帶輪驅動,其中一個或兩個皮帶輪的節圓直徑可調,提供多比率,因此輸出速度可變....
發表于 2020-07-05 09:59? 105次閱讀
不同類型變頻器的調速原理

變頻器電路的基本構成

 變頻器的電路一般由整流、中間直流環節、逆變和控制部分組成。整流部分為三相橋式不可控整流器,將交流電....
發表于 2020-07-05 09:57? 152次閱讀
變頻器電路的基本構成

艾默生變頻器故障代碼及維修方法

艾默生變頻器故障及處理方法故障代碼 POFF 輸入欠壓 E008 輸入缺相 E001 加速過流 E009 輸...
發表于 2020-07-04 14:44? 43次閱讀
艾默生變頻器故障代碼及維修方法

AB變頻器維修和安裝調試

AB變頻器維修,可修復AB變頻器常見故障:無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示...
發表于 2020-07-04 10:42? 56次閱讀
AB變頻器維修和安裝調試

變頻串聯諧振交流耐壓裝置的原理和操作步驟

電力系統中電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期....
發表于 2020-07-03 17:03? 437次閱讀
變頻串聯諧振交流耐壓裝置的原理和操作步驟

詳解變頻器的基本電路框圖

主回路輸入三相交流電壓后,由三相全波橋式整流,再經電容濾波后得到500V左右的直流電壓,最后由SPW....
發表于 2020-07-01 17:32? 382次閱讀
詳解變頻器的基本電路框圖

滾床控制SEW變頻器的PLC控制

MOVIFIT的安全S11的控制原理電路圖,安全電路控制逆變電路的控制電源,從而切斷電機的電源。
發表于 2020-06-30 16:12? 312次閱讀
滾床控制SEW變頻器的PLC控制

新型調頻收音機鑒頻器電路設計

本調頻收音機,經精心設計,采用電視機中的圖像放大電路,裝配起來猶如直放式電路一樣簡單。
發表于 2020-06-26 16:51? 411次閱讀
新型調頻收音機鑒頻器電路設計

求大佬幫忙看下這題!考不出來

變頻器帶動單相電機水泵機組抽水,變頻器輸出帶有各次諧波,其電壓電流信號經互感器處理后(ui乘積衰減了1000倍,后面...
發表于 2020-06-26 01:59? 449次閱讀
求大佬幫忙看下這題!考不出來

變頻器的常見故障及處理方法介紹

在更換整流塊時,要求其在與散熱片接觸面上均勻地涂上一層傳熱性能良好的硅導熱膏,再緊固螺絲。如果沒有同....
發表于 2020-06-25 19:32? 465次閱讀
變頻器的常見故障及處理方法介紹

如何看懂變頻器的銘牌?

條形碼是廠家自己用的,主要是記錄一些廠家內部信息,比如說生產日期,用于售后維修。還有產品的具體型號編....
發表于 2020-06-25 17:51? 212次閱讀
如何看懂變頻器的銘牌?

變頻器如何設置加減速時間

我來舉個例子。我這臺變頻器是1.5千瓦的,出廠默認加減速時間都是5秒。最大輸出頻率是50HZ。就是說....
發表于 2020-06-25 17:48? 189次閱讀
變頻器如何設置加減速時間

新手學習變頻器,用這幾種方式就夠了

看書的好處是,可以系統的學習。書本的內容都是作者經過篩選,精心組織的。比網絡的文章要更系統化,更全面....
發表于 2020-06-25 17:46? 153次閱讀
新手學習變頻器,用這幾種方式就夠了

變頻器豐富的外部端子功能,你了解多少呢?

端子接線,只要把上面那個螺絲擰松,然后把線放到放進去擰緊就可以了。接線很簡單。這些端子都是不超過24....
發表于 2020-06-25 17:44? 125次閱讀
變頻器豐富的外部端子功能,你了解多少呢?

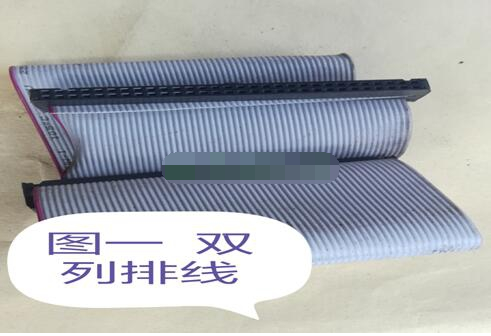

不可忽視的電路“橋梁”故障
