可編程控制器的發展說明

2020年07月13日 09:55 ? 次閱讀

  1. 向高集成、高性能、高速度,大容量發展

  微處理器技術、存儲技術的發展十分迅猛,功能更強大,價格更便宜,研發的微處理器針對性更強。這為可編程序控制器的發展提供了良好的環境。大型可編程序控制器大多采用多CPU結構,不斷地向高性能、高速度和大容量方向發展。

  在模擬量控制方面,除了專門用于模擬量閉環控制的PID指令和智能PID模塊,某些可編程序控制器還具有模糊控制、自適應、參數自整定功能,使調試時間減少,控制精度提高。

  2. 向普及化方向發展

  由于微型可編程序控制器的價格便宜,體積小、重量輕、能耗低,很適合于單機自動化,它的外部接線簡單,容易實現或組成控制系統等優點,在很多控制領域中得到廣泛應用。

  3. 向模塊化、智能化發展

  可編程序控制器采用模塊化的結構,方便了使用和維護。智能I/O模塊主要有模擬量I/O、高速計數輸人、中斷輸入、機械運動控制、熱電偶輸入、熱電阻輸入、條形碼閱讀器、多路BCD碼輸人/輸出、模糊控制器、PID回路控制、通信等模塊。智能I/O模塊本身就是一個小的微型計算機系統,有很強的信息處理能力和控制功能,有的模塊甚至可以自成系統,單獨工作。它們可以完成可編程序控制器的主CPU難以兼顧的功能,簡化了某些控制領域的系統設計和編程,提高了可編程序控制器的適應性和可靠性。

  4. 向軟件化發展

  編程軟件可以對可編程序控制器控制系統的硬件組態,即設置硬件的結構和參數,例如設置各框架各個插槽上模塊的型號、模塊的參數、各串行通信接口的參數等。在屏幕上可以直接生成和編輯梯形圖、指令表、功能塊圖和順序功能圖程序,并可以實現不同編程語言的相互轉換。可編程序控制器編程軟件有調試和監控功能,可以在梯形圖中顯示觸點的通斷和線圈的通電情況,查找復雜電路的故障非常方便。歷史數據可以存盤或打印,通過網絡或Modem卡,還可以實現遠程編程和傳送。

  個人計算機(PC)的價格便宜,有很強的數學運算、數據處理、通信和人機交互的功能。目前已有多家廠商推出了在PC上運行的可實現可編程序控制器功能的軟件包,如亞控公司的KingPLC。“軟PLC“在很多方面比傳統的“硬PLC”有優勢,有的場合“軟PLC“可能是理想的選擇。

  5. 向通信網絡化發展

  伴隨科技發展,很多工業控制產品都加設了智能控制和通信功能,如變頻器軟啟動器等。可以和現代的可編程序控制器通信聯網,實現更強大的控制功能。通過雙絞線、同軸電纜光纖聯網,信息可以傳送到幾十公里遠的地方,通過Modem和互聯網可以與世界上其他地方的計算機裝置通信。

  相當多的大中型控制系統都采用上位計算機加可編程序控制器的方案,通過串行通信接口或網絡通信模塊,實現上位計算機與可編程序控制器交換數據信息。組態軟件引發的上位計算機編程革命,很容易實現兩者的通信,降低了系統集成的難度,節約了大量的設計時間,提高了系統的可靠性。國際上比較著名的組態軟件有Intouch、Fix等,國內也涌現出了組態王、力控等一批組態軟件。有的可編程序控制器廠商也推出了自己的組態軟件,如西門子公司的WINCC。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

可編程控制器的五大技術性能指標

可編程控制器的種類很多,用戶可以根據控制系統的具體要求選擇不同技術性能指標的PLC。可編程控制器的技....
發表于 2020-07-13 10:04? 0次閱讀
可編程控制器的五大技術性能指標

可編程控制器的分類

整體式又叫做單元式或箱體式。這種可編程控制器的CPU模塊、I/O模塊和電源裝在一個箱體機殼內,結構非....
發表于 2020-07-12 09:06? 13次閱讀
可編程控制器的分類

世界上最簡單的編程模塊,可兼容流行的樂高玩具

自從2014年開始,英國將編程列入每所學校的必修課程后,意味著英國5歲以上的孩子都必須學習編程。愛爾....
發表于 2020-07-09 14:17? 350次閱讀
世界上最簡單的編程模塊,可兼容流行的樂高玩具

什么是可編程控制器

在之前的草案中,可編程控制器的定義是:“可編程控制器是一個數字操作的電子系統,設計用于工業環境。它使....
發表于 2020-06-08 17:28? 172次閱讀
什么是可編程控制器

可編程控制器常用的幾種編程語言

可編程控制器目前常用的編程語言有以下幾種:梯形圖語言、助記符語言、順序功能圖、功能塊圖和某些高級語言....
發表于 2020-06-08 17:24? 507次閱讀
可編程控制器常用的幾種編程語言

可編程控制器的結構及編程方法

PLC的結構包括硬件和軟件兩大部分。在硬件和控制對象之間有三環:
發表于 2020-05-09 14:31? 183次閱讀
可編程控制器的結構及編程方法

自己動手——實現臺達PLC遠程監控

前言:臺達PLC是一款國產優秀的可編程控制器,廣泛應于工業控制領域,是一款性能高,運行穩定的控制器。....
發表于 2020-05-02 17:30? 271次閱讀
自己動手——實現臺達PLC遠程監控

PLC編程中斷的原理和用法

輸入處理,可編程控制器在執行程序前,將可編程控制器的所有輸入端子的ON/OFF狀態讀入輸入映像區,程....
發表于 2020-05-01 15:31? 102次閱讀
PLC編程中斷的原理和用法

PLC控制邏輯實現原理圖

繼電器控制系統是一種“硬件邏輯系統”,如圖1(a)所示,它的三條支路是并行工作的,當按下按鈕SB1,....
發表于 2020-04-25 10:01? 621次閱讀
PLC控制邏輯實現原理圖

PLC的選型方法及硬件配置

三菱FX1S系列PLC是一種卡片大小的PLC,適合在小型環境中進行控制。它具有卓越的性能、串行通訊功....
發表于 2020-04-25 09:53? 265次閱讀
PLC的選型方法及硬件配置

可編程控制器的應用特點以及需要注意的問題

多年來,可編程控制器(以下簡稱真空干燥箱PLC)從其產生到現在,實現了接線邏輯到存儲邏輯的飛躍;其功....
發表于 2020-04-06 09:31? 225次閱讀
可編程控制器的應用特點以及需要注意的問題

詳解PCC與PLC可編程序控制器之間的區別

自第一臺可編程控制器PLC問世以來,可編程控制技術已走過了30年的發展歷程,尤其是隨著近年來計算機技....
發表于 2020-04-03 14:26? 299次閱讀
詳解PCC與PLC可編程序控制器之間的區別

PLC死機、誤動作故障主要原因

PLC的供電電源線應取自電壓較穩定的干線或單獨引自配電點,以此來確保PLC供電質量。如果電網電壓波動....
發表于 2020-04-01 09:36? 354次閱讀
PLC死機、誤動作故障主要原因

PLC控制系統技術學習所需的5個階段

PLC可編程控制器在學習的時候是需要經過5個階段的,每個知識的學習都是要經過一定的應用積累。PLC可....
發表于 2020-04-01 08:56? 199次閱讀
PLC控制系統技術學習所需的5個階段

紙機傳動系統中可編程計算機控制器的應用分析

在紙機分部傳動系統中, 多臺電機的同步傳動控制(無論交流傳動還是直流傳動) 問題是傳動控制系統的關鍵....
發表于 2020-03-30 11:57? 124次閱讀
紙機傳動系統中可編程計算機控制器的應用分析

可編程控制器的功能有哪些

可編程控制器是數字運算操作的一種電子系統,為工業環境下而設計。它采用了可編程序的存儲器,用來在其內部....
發表于 2020-03-29 16:23? 379次閱讀
可編程控制器的功能有哪些

可編程控制器(PLC)為何會如此的受歡迎

可編程控制器又稱為PLC,是一種專門為在工業環境下應用而設計的數字運算操作的電子裝置,其具有編程簡單....
發表于 2020-01-09 15:30? 510次閱讀
可編程控制器(PLC)為何會如此的受歡迎

可編程控制器plc在污水凈化系統中的應用

在現代工業生產的過程中,通常都會需要大量的開關量順序控制以及大量的離散量的數據采集。這些信號需要按照....
發表于 2019-12-27 15:51? 578次閱讀
可編程控制器plc在污水凈化系統中的應用

簡析可編程控制器的工作原理

可編程邏輯控制器,其英文全稱為Programmable Logic Controller,簡稱PLC....
發表于 2019-12-27 15:39? 707次閱讀
簡析可編程控制器的工作原理

可編程控制器的基本指令_可編程控制器的組成

可編程控制器的指令系統由基本指令和高級指令組成,有160多條,常用的基本指令見表10-19。
發表于 2019-12-04 14:07? 939次閱讀
可編程控制器的基本指令_可編程控制器的組成

變頻器的多速控制硬件組成_變頻器的多速控制參數的...

對于輸送機、輥道、送料平臺車等轉動負載,其負載轉矩與轉速關系不大,對于此類恒轉矩負載,采用變頻器調速....
發表于 2019-11-29 14:58? 260次閱讀
變頻器的多速控制硬件組成_變頻器的多速控制參數的...

可編程控制器的功能_可編程控制器的技術指標

PLC中的用戶存儲器由用戶程序存儲器和數據存儲器組成,該存儲器的容量大,就可以編制出復雜的程序,一般....
發表于 2019-11-29 09:59? 1616次閱讀
可編程控制器的功能_可編程控制器的技術指標

什么是可編程控制器,它的作用是什么

可編程控制器(PLC),或可編程控制器是一種工業數字計算機,它已經過了堅固和適應,以控制生產過程,如....
發表于 2019-11-28 11:14? 1527次閱讀
什么是可編程控制器,它的作用是什么

可編程控制器與單片機的區別

本文主要介紹了可編程控制器與單片機的區別。
發表于 2019-10-25 09:09? 2891次閱讀
可編程控制器與單片機的區別

機架式風扇托架由可編程控制器管理,該控制器將風扇...

配置三或六個風扇,Verotec的1U智能風扇托盤可根據溫度降低或提高風扇速度。 19英寸機架式風扇....
發表于 2019-08-12 08:57? 980次閱讀
機架式風扇托架由可編程控制器管理,該控制器將風扇...

超小型可編程控制器它指的是什么

LOGO!是SIEMENS公司生產的通用邏輯控制模塊,實際上是一種自帶編程器的超小型可編程序控制器(....
發表于 2019-08-06 14:56? 593次閱讀
超小型可編程控制器它指的是什么

可編程邏輯控制器是什么_可編程邏輯控制器原理

可編程邏輯控制器是種專門為在工業環境下應用而設計的數字運算操作電子系統。它采用一種可編程的存儲器,在....
發表于 2019-07-31 11:50? 2510次閱讀
可編程邏輯控制器是什么_可編程邏輯控制器原理

賽靈思公司在閃存峰會上展示了可重配置存儲加速解決...

賽靈思單芯片存儲解決方案將NVMe-over-Fabric、目標 RDMA 卸載和處理子系統完美集成....
發表于 2019-07-29 16:37? 960次閱讀
賽靈思公司在閃存峰會上展示了可重配置存儲加速解決...

可編程控制器plc的結構組成

CPU模塊又叫中央處理單元或控制器,它主要由微處理器(CPU)和存儲器組成。它用以運行用戶程序、監控....
發表于 2019-07-26 14:33? 3081次閱讀
可編程控制器plc的結構組成

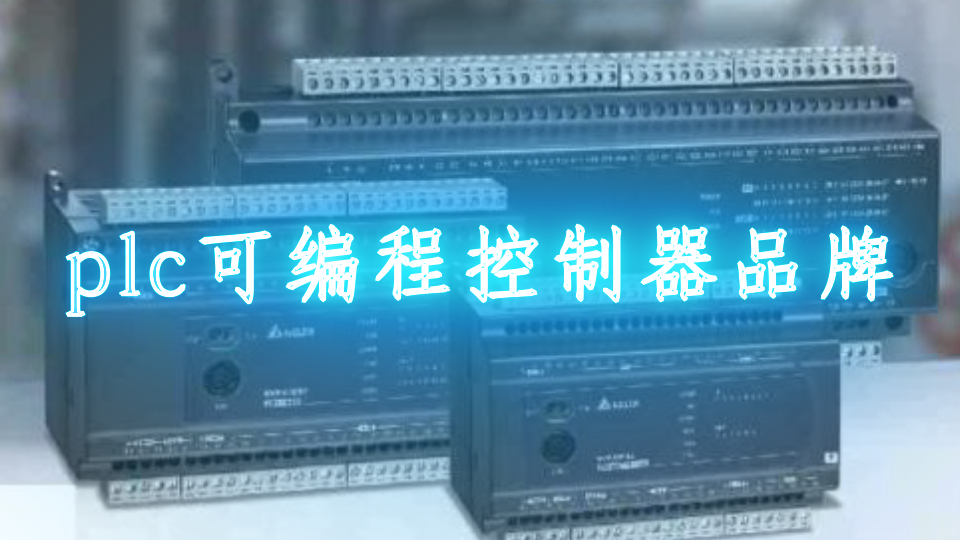

plc可編程控制器品牌

西門子是全球領先的電子電氣工程企業之一,總部位于柏林和慕尼黑,業務遍及全球190多個國家,在全世界擁....
發表于 2019-07-26 14:29? 2365次閱讀
plc可編程控制器品牌

plc可編程控制器的工作原理

可編程控制器有兩種基本的工作狀態,即運行(RUN)狀態與停止(STOP)狀態。在運行狀態,可編程序控....
發表于 2019-07-26 14:25? 3379次閱讀
plc可編程控制器的工作原理

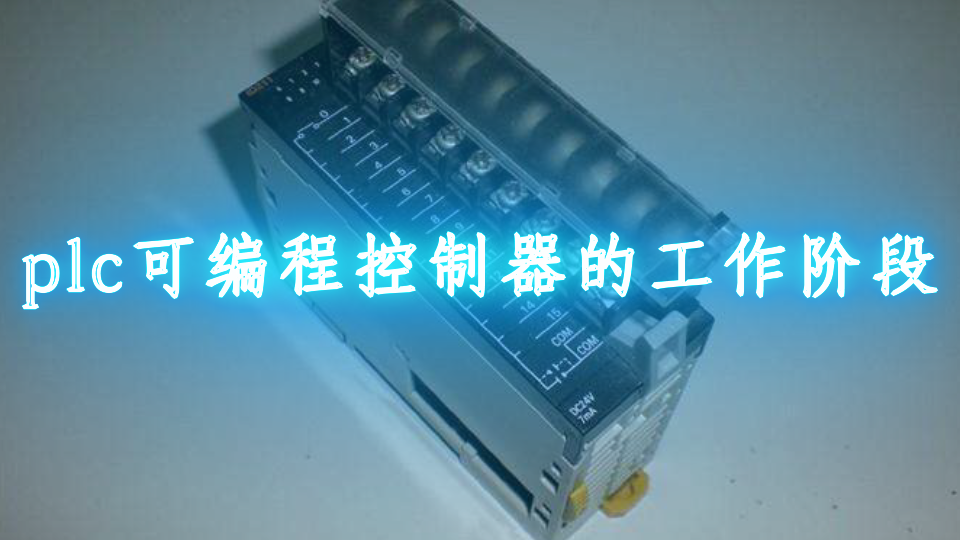

plc可編程控制器的工作階段

輸入處理也叫輸入采樣。在此階段順序讀入所有輸入端子的通斷狀態,并將讀入的信息存入內存中所對應的映象寄....
發表于 2019-07-26 14:22? 1620次閱讀
plc可編程控制器的工作階段

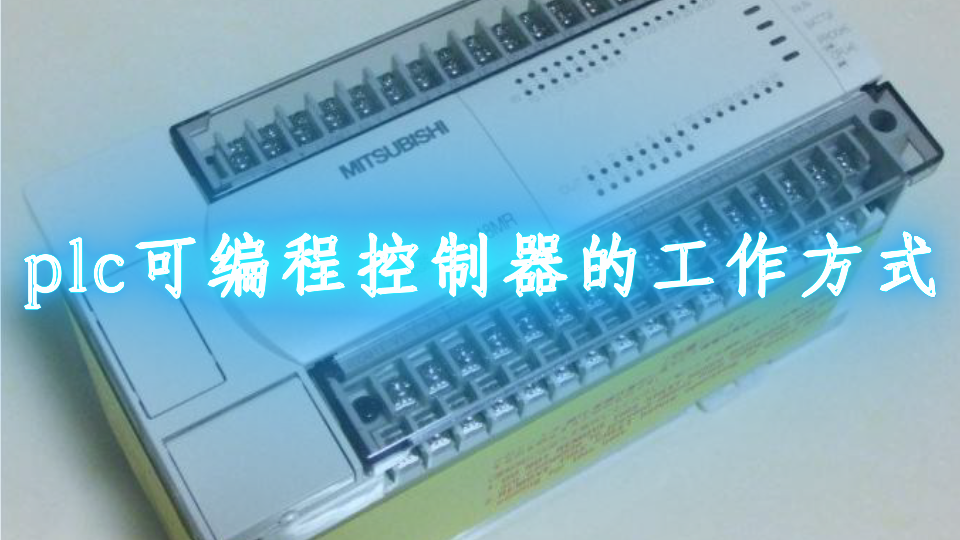

plc可編程控制器的工作方式
