據麥姆斯咨詢報道，日本Brookman公司近日基于其CMOS飛行時間（ToF）傳感器BT008D擴充了ToF產品組合。Brookman成立于2006年，自創立之初便一直涉足多種類型的CMOSToF圖像傳感器，可滿足科學實驗、智能交通系統、室內監控、可穿戴設備等多領域的應用需求。作為專業的設計合作伙伴，Brookman致力于為客戶提供創新的穩定解決方案。

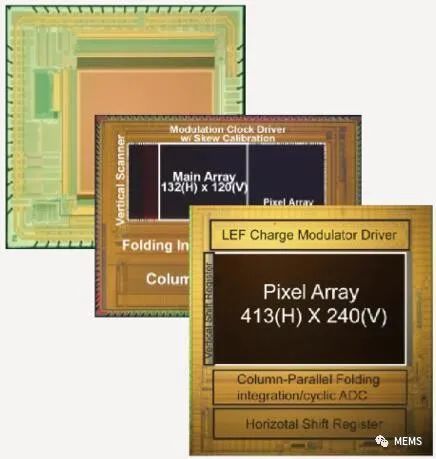

Brookman的CMOSToF圖像傳感器

BT008D是一款基于短脈沖調制（SPM）間接飛行時間（iToF）傳感技術的CMOSToF深度圖像傳感器。其大約80000個有效像素測量點有利于快速后處理。Brookman創新的多抽頭全局快門像素結構和針對SPMiToF優化的像素運行，可以實現高速、高信噪比的深度傳感，同時無動態運動缺陷。此外，該傳感器還集成了片上12位高速模數轉換器，從而實現了低時間噪聲的快速讀出。該傳感器支持MI PICIS-2和CCI傳感器接口。

核心技術

短脈沖調制間接飛行時間傳感

短脈沖調制方案的優勢：
●有效降低光源功耗；
●增強環境光耐受性；
●數字控制光調制（光脈沖數、光寬、開關等靈活性）。

連續波調制與短脈沖調制方案對比

動態環境光抑制（DALS）技術

動態環境光抑制技術（DALS）

BT008D三抽頭深度圖像傳感器的動態環境光抑制技術（DALS）能夠降低環境光干擾引起的距離誤差。該傳感器通過DALS運算每像素輸出3個12位的信號幅度數據。在ToF計算中，可以通過三抽頭輸出計算來消除環境光噪聲，同時可以方便地估算真實的飛行時間數據。得益于DALS可以在每幀數據中完成深度測量，因此無論是強環境光照條件還是高速移動的物體都能有效地完成測量。

利用DALS技術消除幀內環境光影響

三抽頭結構像素的優勢：
●高環境光耐受性（采用DALS技術）；
●最小化運動影響（DALS在每幀內都有效）；
●寬測量范圍（采用幀內范圍偏移技術）。

BT008DCMOSToF圖像傳感器參數

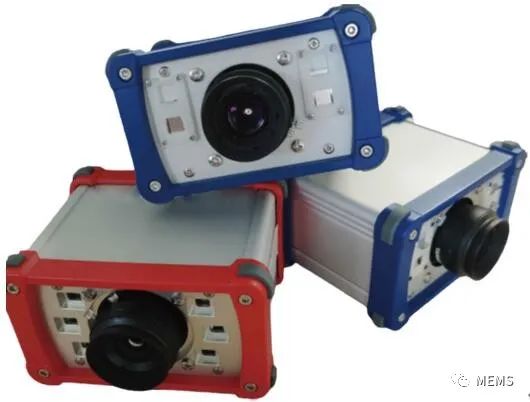

BrookmanBT-ToF評估套件

BrookmanBEC80TRED評估套件室外測試DEMO

3D傳感器的目標應用

關于Brookman

BrookmanTechnology于2006年在日本濱松市成立，其創始人是CMOS圖像傳感器領域的領先專家：日本靜岡大學電子工程教授ShojiKawahito博士。從公司成立起，Brookman一直致力于各種CMOS模擬和混合信號集成電路的設計。Brookman針對廣泛的應用專門設計先進的CMOS圖像傳感器。Brookman至今一直在不懈努力追求領先的設計、工藝和技術，目前正積極拓展CMOSToF圖像傳感器市場。
