STEP7快速組態SICK光電

機器人及PLC自動化應用 ? 2020-07-11 10:24 ? 次閱讀

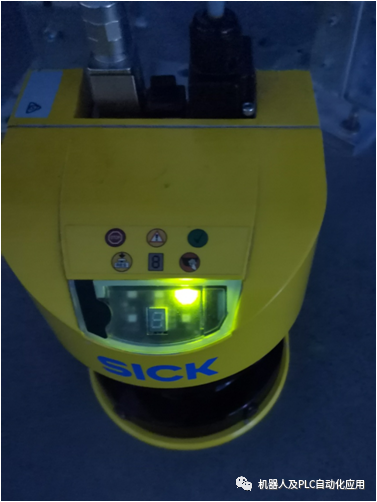

1.在現有的PLC程序中的組態程序中添加光電設備.

在PROFINET網絡中SICK光電設配分兩種,

1.銅纜網卡的SICK光電.

2.光纜網卡的SICK光電.

2.設置SICK光電 的網址和網絡名稱。

3.設置SICK光電 的安全網址。

4.編輯保存程序,下載到PLC。

編輯保存 后,安全程序會新增安全DB塊和刷新安全FB

5.編譯安全,并且下載 程序到PLC。

6.檢查SICK的在線設備 名稱是否報錯,如有問題即使更改 在線用戶名稱使其與 組態程序一直致。

7.打開SICK軟件,在TCP/IP處添加新建的SICK光電設備.

設置新設備IP地址用于鏈接。

雙擊設備進入SICK光電的程序畫面。

檢查SICK的名稱,安全地址,IP地址與PLC組態程序是否一直致,并使其一直。SICK設備的分辨率進行設置

SICK 的復位方式進行設置,設置為自動復位方式.

在ApplicationDignosticoutput下將診斷輸出方式進行設置

在Fieldset1下設置SICK光電掃描設備的預警及報警區域,精確畫出安全區域,保證人員進入安全。

在PLC安全程序中調用光電信號完成這次操作。
