滾床控制SEW變頻器的PLC控制

機器人及PLC自動化應用 ? 2020-06-30 16:12 ? 次閱讀

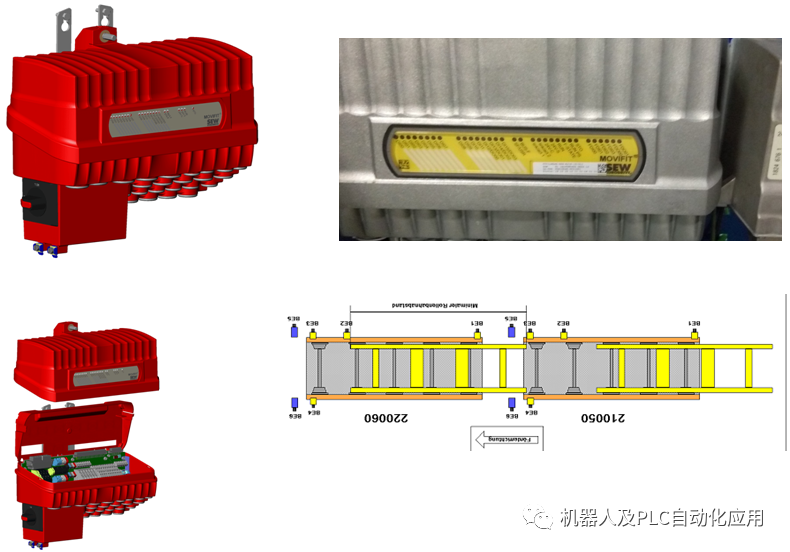

1 .滾床控制: 使用MOVIFIT(S11安全模塊)

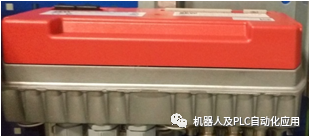

EBOX電子功率單元

功能:改變電壓及頻率,SEW程序部分,初始化及IPOS程序(AM1001).

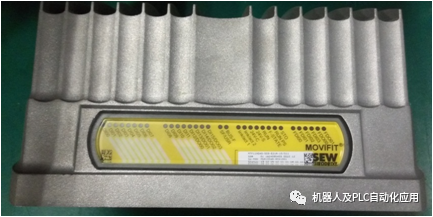

ABOX通訊接線單元

功能:變頻器接線、與EBOX連接通訊,PN網卡/安全模塊S11.

PN通訊轉換模塊

功能:銅纜網絡電信號轉換成光纖.

端子只有配PROFIsafe卡的S11模塊才有效

S11安全控制SEW負載啟動:

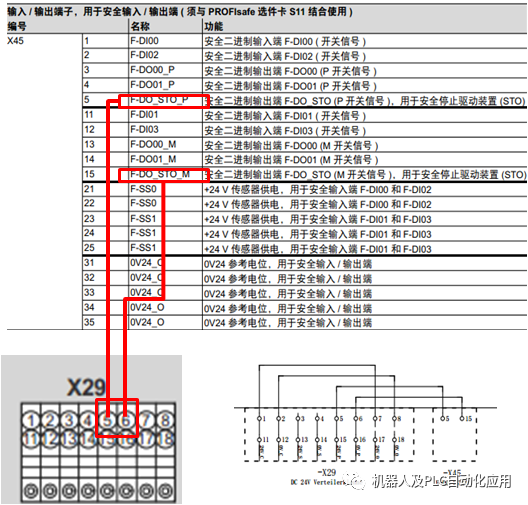

短接S11安全回路 :給EBOX安全控制電源供電X29的5,6需要24V短接電源

MOVIFIT的安全S11的控制原理電路圖,安全電路控制逆變電路的控制電源,從而切斷電機的電源。

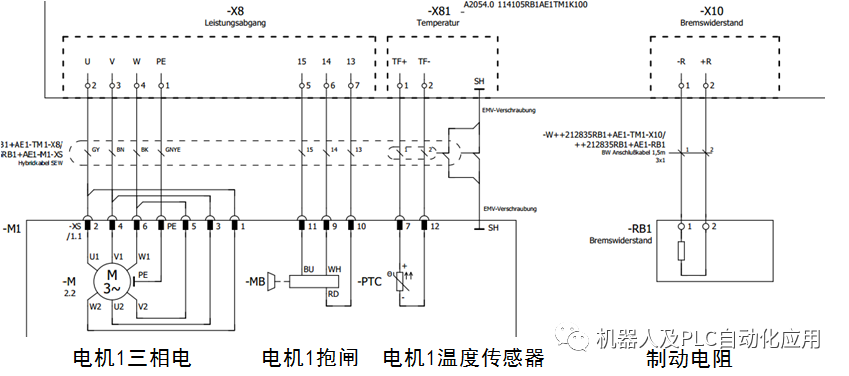

電機的接法

PLC負載控制:組態movifit

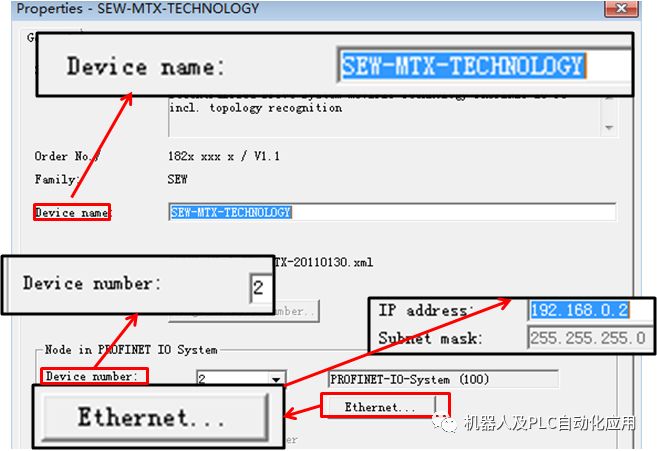

雙擊打開MOVIFIT的屬性界面,對設備名稱及IP地址進行編輯,然后復制設備名稱,設備編號要與IP地址最后一位一致。

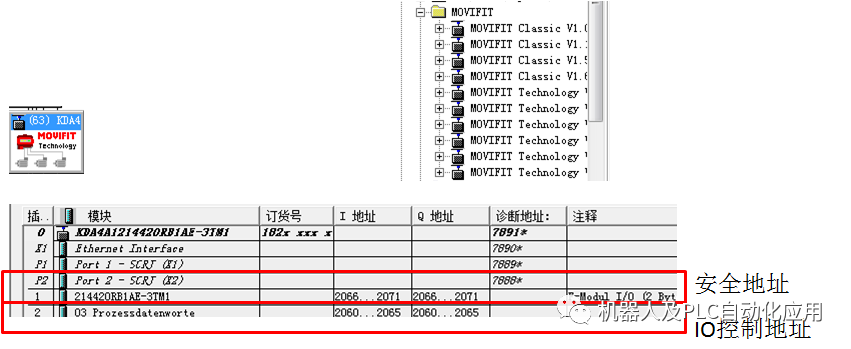

變頻器參數設定中的安全目標地址必須與PLC組態的安全選件的目標地址一致。

-------------

PLC程序安全控制SEW:FB949

MOVIFIT變頻器安全送點所使用的是FB949F_FBBACK功能塊,負責提供驅動電K100至變頻器。

------------------------------------------

PLC程序控制SEW

平移輥床使用的功能塊有FB453(FB_Elefant_AMX), FB365(FB_SEW_AMX_RB_a),FB453負責處理進出車邏輯以及工位完成邏輯等;FB365負責接收和傳送與變頻器交互的信號,控制電機的運動。

原文標題:滾床控制SEW變頻器的PLC控制

文章出處:【微信號:gh_a8b121171b08,微信公眾號:機器人及PLC自動化應用】歡迎添加關注!文章轉載請注明出處。
