PLC的輸出方式 你知道哪些

2020年07月03日 16:31 ? 次閱讀

在介紹輸出信號 Y 時,我們先來說下三菱 FX 系列的輸出類型,在輸出規格中常見的兩種輸出有繼電器類型和晶體管類型,可以在 PLC 側邊分辨。

PLC 類型

其中 MR 為繼電器類型,MT 為晶體管類型,它們的區別是:

1. 繼電器接的外部電源可以是直流也可以使交流,可直接驅動 220v 直流負載,晶體管的外部電源只能接直流的,不能直接驅動開關,需要接中繼來間接驅動

2. 繼電器類型的開關頻率低,而晶體管可以輸出高頻信號如伺服系統的脈沖輸出就使用晶體管類型的 PLC。在實際運用中根據需要來選擇相應的 PLC 規格。

PLC 輸出端子

PLC的輸出方式 你知道哪些

輸出端子介紹

以 40 端子來說明,輸入 3 組+輸出 2 組=5*40 端子,其中輸入端子只有一個公共端 S/S,而輸出有 5 個公共端。Y0 和 Y1 各單獨使用 com 端,Y2 和 Y3 共用 con2,Y4、5、6、7 共用 com3,Y10、11、12、13 共用 com4,Y14、15、16、17 共用 com5。

3、繼電器接線

繼電器類型的 PLC 輸出回路如下圖,可以使用直流電源和交流電源來驅動負載,不分漏源型輸出。

PLC的輸出方式 你知道哪些

繼電器型 PLC 輸出回路

工控中常見的輸出控制有電機、指示燈、報警器、電磁閥門等,有個能直接與 PLC 輸出端子 Y 連接,有的則需要中間繼電器或者接觸器來連接。

PLC的輸出方式 你知道哪些

氣閥

PLC的輸出方式 你知道哪些

水閥

這些閥門的輸出線為兩線制,一根接火線、另一根零線,可直接通過 PLC 輸出端子與電源相接來控制,一般為了保護 PLC 需添加中繼進行連接,通過中繼的觸點與電磁閥相連。

輸出與中繼連接

PLC的輸出方式 你知道哪些

輸出與接觸器連接

4 晶體管

晶體管類型的 PLC 的外部電源必須是直流的,有漏型接法、源型接法與輸入的說法剛好相反:

PLC的輸出方式 你知道哪些

除了外部電源與負載電源一致以外的,其他輸出不能直接與負載相連接,它的輸出端與 com 端在沒有輸出的情況下是半導通狀態,接交流負載常導通,這個新手一定注意。它一般通過中繼與負載連接,此時的中繼為直流類型的的,線圈一定主要正負極。

例如 MT 類型的 PLC 控制電機,通過 24v 直流中繼的間接控制接觸器。

PLC的輸出方式 你知道哪些

總體來說,PLC 輸出信號的接法簡單,可以理解 PLC 的輸出就是線圈的兩個觸點 Y 和 com 端,這兩個觸點接負載的兩端即可,我們只要了解 PLC 的輸出類型與負載類型看是否需要通過中繼來驅動。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

運動控制的發展趨勢

主題簡介及亮點:目前,自動化測試行業對具有一定LabVIEW視覺編程能力的技術人員,需求強烈!然而,也有很大一批技術人員
發燒友學院發表于 2019-07-02 00:00? 3802次閱讀
運動控制的發展趨勢

詳談芯片晶體管中的博弈論

科技的發展,是一往無前乘風破浪,永遠帶來一個個創業風口和生活享受嗎?并不是。從互聯網狂熱的夢境中醒來....
發表于 2020-07-05 10:58? 758次閱讀
詳談芯片晶體管中的博弈論

如何選擇合適的PIC單片機?PIC單片機或運算符...

pic單片機對于大家早已不再是琢磨不透的大山,隨著pic單片機的使用,大家對pic單片機的認識逐步增....
發表于 2020-07-04 09:28? 308次閱讀
如何選擇合適的PIC單片機?PIC單片機或運算符...

了解電池材料——真正的石墨烯

石墨烯作為一種新型材料備受追捧,很多不同領域的產品制造商都在想盡辦法蹭石墨烯的熱度,那么到底什么是石....
發表于 2020-07-03 10:13? 314次閱讀
了解電池材料——真正的石墨烯

晶體管開關電路設計案例分析

為反向基極電流提供一個低阻抗的通路。這個為“開關”關的動作提供了盡可能快的支持,因為它迅速讓電荷從三....
發表于 2020-07-03 09:53? 157次閱讀
晶體管開關電路設計案例分析

門級電路低功耗設計優化案例分析

門級電路的功耗優化(Gate Level Power Optimization,簡稱GLPO)是從已....
發表于 2020-07-02 16:28? 581次閱讀
門級電路低功耗設計優化案例分析

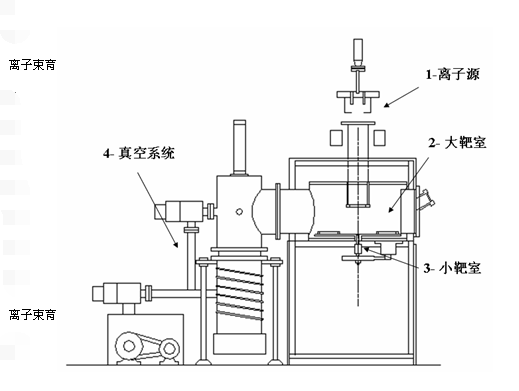

突破!我國成功研發高能量離子注入機,難度堪比珠穆
